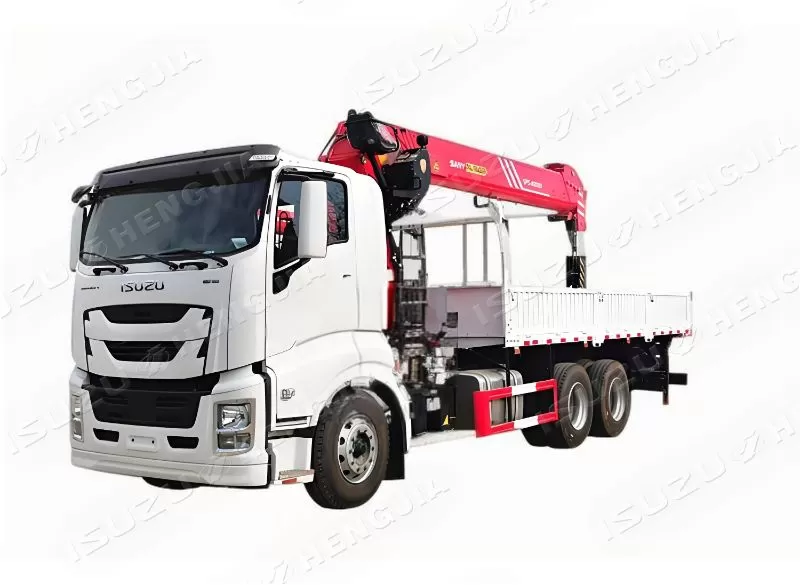

Grúa de carga
| Distancia entre ejes | 3985+1370 mm |
| Conducir | 6x4/6x6 |
| Modelo de motor | 6UZ1/6WG1 |
| Potencia de motor | 350 hp-520hp |
| Carga | 17t-19t |
| Tonelaje de grúa | 16000 kg-20000 kg |
| Material de caja | Q235/Q355/acero de alta resistencia |
Configuración del producto
| Componentes | Truck Crane es un tipo de equipo que realiza el levantamiento, la rotación y el levantamiento de los bienes a través del levantamiento hidráulico y el sistema telescópico. Consiste principalmente en cuatro partes: chasis, grúa, caja de carga y sistema hidráulico. | |||
| Componentes principales | El carro está hecho de acero de alta calidad, con fuerte rigidez y resistencia, duradera y no fácil de deformarse. La grúa se divide en una base y un boom de la grúa. Se instala un plato giratorio de 360 grados en la base para facilitar la grúa para que funcione en cualquier ángulo. El subbaje cruzado general está configurado para fortalecer la intensidad del haz y la carga de todo el vehículo. Las patas hidráulicas delanteras y traseras están diseñadas. El sistema hidráulico está equipado con una variedad de válvulas múltiples proporcionales y válvulas de equilibrio para garantizar la estabilidad y la seguridad del cuerpo durante el trabajo. | |||
| Durable | La grúa está hecha de acero de manganeso de alta resistencia, brazo de trabajo hexagonal y un dispositivo de sincronización con cremallera de una sola barra. Hay una variedad de cuerpos de bomba construidos en la grúa, y cada cuerpo de la bomba está conectado a través de una válvula de múltiples vías y una válvula de equilibrio para garantizar que la grúa funcione suavemente y de manera estable. | |||
| Diseño estructural | Diseño liviano de todo el vehículo, producción modular, alta apariencia y preservación de valor. Hecho de acero de alta resistencia, peso ligero, alta resistencia, estable y confiable. | |||
| Ventajas del vehículo | Únicas, las partes centrales de la pluma telescópica sincrónica son las piezas importadas, con calidad estable. El sistema de control electrónico es desarrollado por la fábrica original, y la unidad giratoria dual está especialmente diseñada para el vehículo, que coopera entre sí para dar juego completo a su rendimiento integral. | |||
Diagrama de vehículos
Dispositivo de sincronización de cable de un solo cilindro
Dispositivo giratorio
Estabilizadores hidráulicos
Dispositivo de control
Haz cruzado integral
Boom de la grúa
Diagrama de vehículos
| Modelo | Tipo de taxi | WB | Oal | AY | OH | Foh | ROH | L | W | H |
| 6x4vc66 | mitad de fila | 4600+1370 | 9900 | 2550 | 3650 | 1335 | 2595 | 6600 | 2450 | 600 |
| 5100+1370 | 10500 | 2550 | 3650 | 1335 | 2695 | 6800 | 2450 | 600 | ||
| 5820+1370 | 11500 | 2550 | 3650 | 1335 | 2975 | 7600 | 2450 | 600 | ||
| Nota: Las dimensiones anteriores son solo de referencia y se pueden personalizar según sea necesario | ||||||||||
| Isuzu 6x4 VC66 Crane montada en camiones | |||
| Distancia entre ejes | 4600+1370 | 5100+1370 | 5820+ 1370 |
| Motor | 380hp/420hp/460hp/520hp | 380hp/420hp/460hp/520hp | 380hp/420hp/460hp/520hp |
| Transmisión | ZF 8S2330TD | ZF 8S2330TD | ZF 8S2330TD |
| Material de caja | Q235/Q355 | Q235/Q355 | Q235/Q355 |
| Tamaño del gabinete | 6600 × 2400 × 600 | 6800 × 2400 × 600 | 7600 × 2400 × 600 |
| Marca de grúas | Xcmg/palfinger | Xcmg/palfinger | Xcmg/palfinger |
| Tonelaje de grúa | 16000 kg | 18000 kg | 20000 kg |
| Estándar de fábrica | Rotación completa, sin asiento, patas delanteras estándar, protección lateral izquierdo y derecho, protección trasera, pegatinas reflectantes | Rotación completa, sin asiento, patas delanteras estándar, protección lateral izquierdo y derecho, protección trasera, pegatinas reflectantes | Rotación completa, sin asiento, patas delanteras estándar, protección lateral izquierdo y derecho, protección trasera, pegatinas reflectantes |
| Nombre del producto | Isuzu 6x4 VC66 CRUNE | ||||
| Parámetros del vehículo | Distancia entre ejes del vehículo (mm) | 4600+1370 | 5100+1370 | 5820+1370 | |
| Tamaño del vehículo () | 9900x2540x4000 | 10500x2540x4000 | 11500x2540x4000 | ||
| Peso total (kg) | 35000 | 35000 | 35000 | ||
| Peso en acera (kg) | 16200 | 17900 | 18550 | ||
| Número de pasajeros en el taxi | 3 | 3 | 3 | ||
| Velocidad máxima | 105 | 105 | 105 | ||
| Especificaciones de neumáticos | 385/65R22.5 20PR/315/80R22.5 20PR | 385/65R22.5 20PR/315/80R22.5 20PR | 385/65R22.5 20PR/315/80R22.5 20PR | ||
| Número de neumáticos | 10+1 | 10+1 | 10+1 | ||
| Estándares de emisión | National VI | National VI | National VI | ||
| Parámetros de transmisión | Modelo de transmisión | ZF 8S2330TD | ZF 8S2330TD | ZF 8S2330TD | |
| Posición del engranaje | 8 Forward +2 Reverse | 8 Forward +2 Reverse | 8 Forward +2 Reverse | ||
| 6WG1-TCG60 | 309kW/420hp | / | ○ | / | |
| 6WG1-TCG61 | 338kW/460HP | ○ | ○ | ○ | |
| 6WG1-TCG62 | 381kW/520hp | ○ | / | / | |
| 6UZ1-TCG61 | 278kW/380HP | ○ | / | ○ | |
| Rendimiento especial | Material de caja | Q235 | ○ | ○ | ○ |
| Q355 | ○ | ○ | ○ | ||
| Tamaño de la caja | 6600 × 2400 × 600 | 6800 × 2400 × 600 | 7600 × 2400 × 600 | ||
| Marca de grúas | Xcmg/palfinger | Xcmg/palfinger | Xcmg/palfinger | ||
| Tonelaje de grúa | 16000 kg | 18000 kg | 20000 kg | ||
| Estándar de fábrica | Rotación completa, sin asiento, patas delanteras estándar, protección lateral izquierdo y derecho, protección trasera, pegatinas reflectantes | Rotación completa, sin asiento, patas delanteras estándar, protección lateral izquierdo y derecho, protección trasera, pegatinas reflectantes | Rotación completa, sin asiento, patas delanteras estándar, protección lateral izquierdo y derecho, protección trasera, pegatinas reflectantes | ||
| Nota: Póngase en contacto con nosotros para una confirmación de configuración detallada, la personalización es compatible con | |||||
